Primer Parcial Advance Network

Primer Parcial Advance Network

Gabriel Solarte

Enunciado

Construir una red para un edificio de 3 pisos, cada uno con 3 oficinas y cada oficina con 4 computadoras, las redes tienen que ser independientes, la clase de red es B, entregar:

Cuadros de descripcion de red

Mapa en Cisco

Diseño de interior

Solucion

Como el problema nos pide construir una red para un edificio de 3 pisos, que cada piso tiene 3 oficinas y que cada oficina tiene 4 computadores, para este caso tenemos que subenetear, ya que nos piden redes independientes de cada piso, ademas cada oficina tiene 4 computadores, yo la clasifique de esta manera tuve que subnetear 12 bits, porque el ejercicio primero fue dado con 5 pisos.

Por logica podemos mirar que si son 3 pisos cada piso 3 oficinas y cada oficina 4 computadores serian 36 computadores, este dato nos sirve para mirar cuantos bits toca subnetear (al ser 5 pisos tocaba los 12 bits)

A continuacion esta la descripcion piso por piso;

PISO#1

PISO#2

PISO#3

MAPA CISCO

Al ser redes independientes por cada 4 computadores de cada oficina tenia que tener un hub, ademas, cada 3 oficinas un router para que se pueda tener redes independientes y al final un ultimo router conectado de manera asincrona para poder comunicar las 3 redes.




Asi quedaron las 3 oficinas en el edificio:




OFICINA #1






OFICINA #2

OFICINA # 3

Y MAS O MENOS ESTE ES EL DISEÑO DEL EDIFICIO:

Gracias

Ejercicio#240209 Advance Network Unimar

Construir una red a un edificio de 3 pisos, cada piso tiene 10 computadores, son independientes y poseen servicio de Internet y telefono.

Solucion:

Para poder obtener solo 10 computadores en cada piso del edificio se tuvo que hacer un subneteo de 4 bits a una red clase c, por consiguiente la mascara de subred quedo de la siguiente manera 255.255.255.240 y se pueden conectar hasta 14 computadores.

En el piso # 1 se tomo la decision de comenzar las ip asi: 192.168.0.1, para el piso # 2 192.168.1.1 y para el piso # 3 192.168.2.1.

PISO # 1

PISO # 2

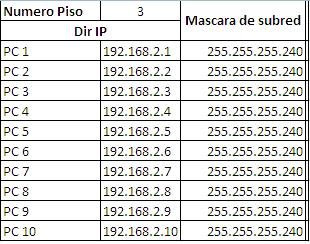

PISO # 3

Asi queda el diseño en el programa Cisco ConfigMaker.

En el Cisco ConfigMaker, que es un programa para simular como quedarian conectados los computadores, se tuvo que tomar 2 hubs (cada hub tiene 8 puertos) y luego se tomo un router para conectar las redes. Se puede detallar en la figura.

Ejercicio#020309 Advance Network Unimar

Comunicar 4 redes lan de clases diferentes cada una con 2 equipos, que se transmiten datos entre si.

Solucion:

Para poder construir 4 redes lan de clases diferentes tenemos que saber que clases exiten y cuales son sus rangos, a continuacion dare una breve explicacion de las clases de redes y sus rangos:

1. CLASE A.

Esta clase va desde 1.0.0.0 hasta 127.0.0.0 y con una mascara de subred de 255.0.0.0

2. CLASE B.

Esta clase va desde 128.0.0.0 hasta 191.0.0.0 y con una mascara de subred de 255.255.0.0

3. CLASE C.

Esta clase va desde 192.0.0.0 hasta 223.0.0.0 y con una mascara de subred de 255.255.255.0

A continuacion está el esquema y las tablas de como van a ser repartidos los computadores y las diferentes redes:

Como podemos mirar en la RED#1 tenemos una clase A y tomamos para este ejemplo un rango demasiado facil, 10.0.0.1 y su ultimo numero consecutivo para los 2 computadores siguientes. Asi mismo esta plasmado para las siguientes redes como la clase B (130.0.0.1), clase C(194.0.0.1) y de nuevo otra clase C pero con diferente ip(220.0.0.1). En la tabla tambien se puede apreciar las distintas mascaras de subred para las diferentes redes.

A continuacion esta el plano en el programa CiscoConfigMaker:

Tambien se presenta el diagrama creado en Microsoft Visio 2003, el cual plasma como iría conectado en las diferentes oficinas.

En la anterior imagen apreciamos el plano para la Red#1 clase A oficina 1. Posteriormente esta la oficina numero dos, en esta oficina implantamos red clase B y la llamamos Red#2.

Oficina 3: Red#3 red clase C.
